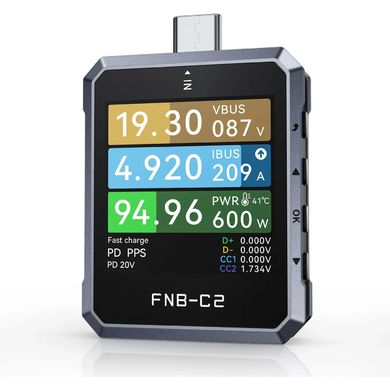

FNIRSI FNB-C2 USB-C-Ladetester mit Protokollerkennung

Der FNIRSI FNB-C2 ist ein professioneller USB-C-Ladetester mit Laborgenauigkeit dank eines externen 20-Bit-ADC-Chips. Das Gerät misst Spannungen von 4 bis 50 V, Ströme von 0 bis 6,5 A und Leistungen von 0 bis 240 W und verfügt über ein 7-stelliges Display mit einer Auflösung von 0,000001 V/A/W. Es unterstützt den USB-4-Gen3-Standard und erkennt vollständig die Protokolle PD3.1 EPR, UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC und VIVO VFCP. Ausgestattet mit einem 1,54-Zoll-TFT- LCD-Display (240 × 240 px) miteinem Beschleunigun­gssensor für die automatische Bilddrehung in 4 Richtungen.

Warum sollten Sie sich für das FNIRSI FNB-C2 entscheiden?

• 20-Bit-ADC – Laborgenauigkeit: Auflösung 0,000001 V/A/W, Genauigkeit bei Spannung ±(0,2 ‰ + 2), bei Strom ±(0,5 ‰ + 2).
• Unterstützung von PD3.1 EPR und 240 W: Testen der neuesten 100-W-/140-W-/240-W-Ladeszenarien.
• Automatische Erkennung von über 11 Protokollen: PD3.1, UFCS, QC2.0/3.0/4/5, FCP/SCP, VOOC/SVOOC, VFCP – alles mit einem einzigen Gerät.
• E-Marker-Kabelidentifi­zierung: Liest Typ, Leistung, Länge, Übertragungsges­chwindigkeit und Version des E-Marker-Chips für 3A/5A/50V/EPR-Kabel.
• Dual-Mode-Ripple und Wellenform: Langsamlaufende Darstellung von Wellenformen (2 sps – 1 ksps) sowie Hochgeschwindig­keits-Ripple-Test (20 ksps – 2 Msps).
• 9-stündige Kurvenaufzeichnun­g: Speicherung von Spannung und Strom mit einstellbarem Intervall von 1 – 120 s.
• Erfassung von PD-Paketen: Überwachung der PD-Protokoll- Aushandlung in Echtzeit zur Kompatibilitätsdi­agnose.
• QC→PD-Konvertierung: Anpassung von QC-Geräten an PD- Ladegeräte.
• Treibersfrei: HID-Anschluss an Windows/Mac OS, Firmware- Update über USB-Stick.

Gemessene Größen und Messbereiche

• VBUS-Spannung: 4 – 50 V, Auflösung 0,000001 V
• Strom: 0 – 6,5 A, Auflösung 0,000001 A
• Leistung: 0 – 240 W, Auflösung 0,000001 W
• Spannung D+/D−: 0 – 3,3 V, Auflösung 0,001 V
• Spannung CC1/CC2: 0 – 3,3 V, Auflösung 0,001 V
• Gerätetemperatur: Auflösung 1 °C, Genauigkeit ±(1,2 % + 3)
• Kapazität: 0 – 9 999,99 Ah, Auflösung 0,00001 Ah
• Energie: 0 – 9 999,99 Wh, Auflösung 0,00001 Wh
• Aufzeichnungsdau­er: max. 9 h, Auflösung 1 s

Technische Daten

• ADC: 20 Bit (externer Chip)
• Display: 1,54” TFT-LCD, 240 × 240 px, Schwerkraftdrehung (4 Richtungen)
• Schnittstelle: USB-C 24-PIN, beidseitig (bidirektiona­ler Strom)
• USB-Unterstützung: USB 4 Gen3
• Schnellladepro­tokolle: PD3.1 EPR, UFCS, QC2.0/3.0/4/5, FCP/SCP, VOOC/SVOOC, VFCP
• Ripple-Test: 20 ksps – 2 Msps (AC-gekoppelt)
• Wellenform: 2 sps – 1 ksps
• Kurvenaufzeichnung: 9 Stunden, Intervall 1 – 120 s
• Statistikgruppen: 10 umschaltbare Sätze
• PC-Anschluss: HID, treiberlos (Win/Mac)
