VOLTCRAFT VC-55 LCD, Zweipoliger Spannungsprüfer

Derzweipolige Spannungsprüfer VOLTCRAFT VC-55 LCD ist ein Messgerät für die schnelle und sichere Überprüfung des Vorhandenseins von Spannung in elektrischen Anlagen. Das Gerät kombiniert eine LED-Anzeige mit einem LCD-Display, das den tatsächlichen Effektivwert der Spannung anzeigt. Es entspricht der Norm EN 61243–3/VDE 0682 und ist somit für den professionellen Einsatzin der Elektroinstallation und -wartung geeignet. Das Gerät ermöglicht Wechsel- und Gleichspannun­gsmessungen und bietet mehrere praktische Funktionen für die Diagnose von Stromkreisen.

Warum dieses Prüfgerät kaufen?

• Spannungsmessung 12–690 V AC/DC mit LED- und LCD-Anzeige – Die Kombination aus abgestuften LEDs und einer präzisen LCD-Anzeige ermöglicht eine schnelle Orientierung und genaue Messwerte.
• CAT III 1000 V / CAT IV 600 V Sicherhe­itseinstufung – Geeignet für den Einsatz in Verteilungs- und Eingangsanlagen mit hohen Sicherheitsan­forderungen.
• Durchgangsprüfung mit akustischem Signal – Ermöglicht eine schnelle Überprüfung des Drahtdurchgangs, ohne auf die Anzeige achten zu müssen.
• Einpoliger Phasentest und Phasenfolge – Praktische Funktionen für die Elektroinstalla­tion, die die Arbeit bei der Verdrahtung und Überprüfung von Netzen vereinfachen.
• Robustes IP64-Design und integrierte Beleuchtung – Gewährleistet einen zuverlässigen Einsatz auch unter rauen Bedingungen und bei Arbeiten in schlecht beleuchteten Umgebungen.

Spannungsmessung und Anzeige der Werte

Das Prüfgerät ermöglicht Wechsel- und Gleichspannun­gsmessungen im Bereich von 12 bis 690 V. Die Ergebnisse werden auf zwei Arten angezeigt – mit einer LED-Anzeige mit Bereichen zur schnellen Orientierung und einem LCD-Display, das den genauen Spannungswert anzeigt. Dieses duale System erhöht die Klarheit und Genauigkeit bei der Diagnose von Stromkreisen.

Sicherheit und Normen

Das Gerät wurde gemäß EN 61243–3 entwickelt und geprüft, die die Anforderungen für zweipolige Spannungsprüfer definiert. Die Sicherheitska­tegorien CAT III 1000 V und CAT IV 600 V ermöglichen den Einsatz in konventionellen Installationen sowie an Einspeisepunkten von elektrischen Netzen. Der hohe Innenwiderstand trägt zu einer sicheren Messung ohne nennenswerte Belastung des Stromkreises bei.

Messfunktionen und Diagnose

Das Prüfgerät bietet mehrere Funktionen für die praktische Arbeit in elektrischen Anlagen. Er ermöglicht die Polaritätsprüfung, eine Durchgangsprüfung mit optischer und akustischer Signalisierung sowie eine einpolige Phasenprüfung. Die Funktion der Phasenfolgeüber­wachung ist bei der Prüfung von Dreiphasensystemen nützlich. Diese Funktionen ermöglichen eine schnelle Identifizierung von Problemen, ohne dass mehrere Geräte benötigt werden.

Design und Ergonomie

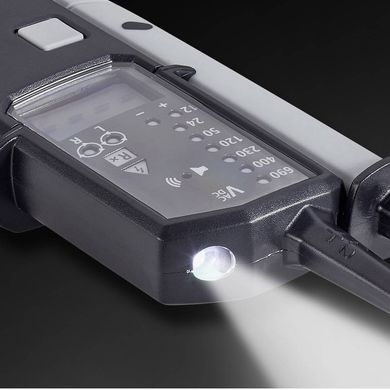

Das Gerät verfügt über ein robustes Design nach IP64, das vor Staub und Spritzwasser schützt. Die integrierte Messstellenbe­leuchtung erleichtert das Arbeiten bei schlechten Lichtverhältnissen. Das ergonomische Designmit separaten Messspitzen ermöglicht eine sichere und komfortable Verwendung bei Messungen in Schränken oder Steckdosen.

Stromversorgung und Betrieb

Das Prüfgerät wird mit 2× AAA-Batterien betrieben, die den Betrieb der LCD-Anzeige und der Zusatzfunktionen ermöglichen. Der geringe Stromverbrauch und das einfache Design machen das Gerät alltagstauglich und wartungsarm.


Technische Parameter:

• Produktkategorie: Zweipoliges Spannungsprüfgerät.
• Messfunktionen: Durchsatzprüfung, Phasenprüfung, Phasenfolgeprüfung
• Anzeige: Akustik, LCD, LED
• Messbereich V AC: 12 bis 690 V
• Messbereich V DC: 12 bis 690 V
• Messkategorie: CAT III 1000 V, CAT IV 600 V
• Schutzart: IP64
• Abmessungen: (B x H) 65 mm x 242 mm
• Frequenz (max.): 400 Hz
• Frequenz (min.): 16 Hz
• Frequenzbereich: 16 Hz – 400 Hz
• Max. gemessener Wert V/AC: 690 V
• Min. Messwert V/AC: 12 V
• Max. gemessener Wert V/DC: 690 V
• Min. Messwert V/DC: 12 V
• Betriebstempe­ratur: –15 bis +55 °C
• Frequenzbereich: DC, 16 – 400 Hz
• Stromversorgung: 2× AAA-Batterien
• Stromaufnahme: 3,5 mA
• Spannungsmessbe­reich: 12 bis 690 V AC/DC

Inhalt des Pakets

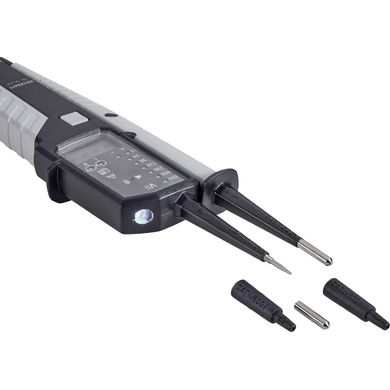

• Prüfer
• 2x Adapter für 4 mm Prüfspitzen
• 2x Befestigungskappe
• Schutzhülle für Prüfspitzen
• Batterie
