ANCEL Schaltkreistester PB500

Der ANCEL PB500 ist ein professionelles Prüfgerät für Fahrzeugelektrik, das in einem einzigen Gerät eine klassische Stromsonde, ein Oszilloskop, ein Multimeter und einen Einspritzdüsen-Tester vereint. Anstatt ständig zwischen mehreren Geräten hin- und herzuschalten, können Sie Fehler in der elektrischen Anlage schnell, präzise und mit nur einer Sonde in der Hand aufspüren.

Hauptmerkmale:

• 7 Diagnosemodi in 1– Gleichspannung, Wechselspannung, Widerstand, Diode, Frequenz, Arbeitszyklus und Kraftstoffein­spritzungstest
• Oszilloskop und Multimeter– stufenloses Umschalten zwischen der Anzeige des Signalverlaufs und präzisen digitalen Werten
• Aktivierung von Komponenten– Sie können Fensterheber, Scheibenwischer, Beleuchtung, Kühlerlüfter und Einspritzdüsen direkt über die Sonde testen
• Kurzschlusssuche mit Schutz– ein rücksetzbarer 10-A-Sicherungsautomat mit akustischer Signalisierung schützt Sie und die Fahrzeugelektronik
• Schnelle Polaritätsprüfung– rote/grüne LED mit akustischer Signalisierung unterscheidet sofort Plus, Minus und Unterbrechung

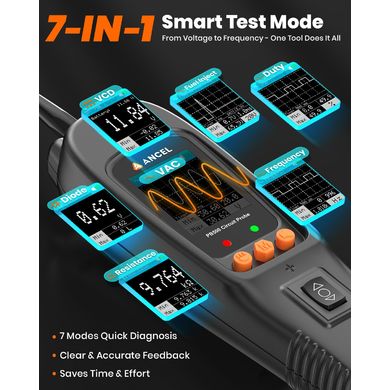

Sieben Modi, ein Gerät

Der PB500 knüpft an das bewährte Modell PB100 an und hebt es auf ein professionelles Niveau. Es arbeitet mit 12-V- und 24-V-Systemen, misst Gleich- und Wechselspannung im Bereich von ±110 V und beherrscht die Prüfung von Widerstand, Dioden, Durchgang, Polarität sowie Relais- und Sicherungstests. Mit einem einzigen Tastendruck können Sie zwischen den Modi wechseln und so auf einfache Weise funktionierende von defekten Schaltkreisen unterscheiden.

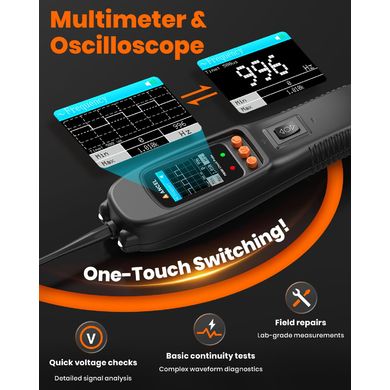

Oszilloskop und Multimeter immer griffbereit

Wenn der digitale Wert nicht ausreicht, schalten Sie auf die Anzeige des Signalverlaufs in Echtzeit um. Auf dem farbigen TFT-Display sehen Sie sofort Signalschwankungen, schwache Sensorausgänge oder schlechte Erdung – also Fehler, die ein gewöhnliches Prüfgerät nicht erkennt.

Prüfung der Einspritzdüsen und Aktivierung der Komponenten

Ein spezieller Modus für die Kraftstoffein­spritzung analysiert den Einspritzkreis und überprüft, ob jede Einspritzdüse genau wie vorgesehen schaltet. Er eignet sich bei Startproblemen, schwacher Beschleunigung oder erhöhtem Kraftstoffver­brauch. Darüber hinaus kann das Gerät ein Signal direkt an die Komponente senden – Motor, Scheibenwischer oder Beleuchtung lassen sich ohne Zusatzkabel und Krokodilklemmen testen.

Sicheres Arbeiten ohne durchgebrannte Sicherungen

Die empfindliche Sondenspitze ortet schnell einen Kurzschluss oder einen beschädigten Leiter. Bei Überlastung trennt der eingebaute 10-A-Schutzschalter die Stromversorgung und löst den Summer aus – bis zum Reset fließt kein Strom zur Sondenspitze, sodass keine Gefahr von durchgebrannten Sicherungen oder unnötigen Reparaturkosten besteht.

---

Ob Sie nun professioneller Techniker oder begeisterter Heimwerker sind – mit dem ANCEL PB500 erledigen Sie die elektrische Diagnose mit einem einzigen Gerät. Die ideale Wahl für jede Werkstatt, in der jede Minute zählt.

Technische Daten:

• Display: TFT-Farbdisplay (160 × 128 dpi)
• Betriebstempe­ratur: –10 °C bis 60 °C
• Abmessungen: 200 × 52 × 39 mm
• Gewicht: 0,48 kg
• Versorgungsspan­nung: 8 V DC – 30 V DC
• AC/DC-Spannungsmessung: –110 V bis +110 V
• Frequenzmessung: 0 Hz – 1 MHz
• Tastverhältnis: 0,0 % – 100,0 %
• Injektorprüfung: Spannung 0–180 V, Zeit 0–25 ms
• Widerstandsmessung: 0 – 1 MΩ
• Diodenprüfung: Germanium- und Siliziumdioden
• Nennstrom: 1 A – 8 A
