FNIRSI DSO153 Digitales Handoszilloskop und Signalgenerator, 1 MHz

Das FNIRSI DSO153 2-in-1 Digitaloszi­lloskop ist ein sehrvielseitiges und leistungsstarkes Instrument, das die Funktionen eines Digitaloszilloskops und eines Signalgenerators vereint. Dieses Instrument ist die ideale Wahl für Studenten sowie Profi- und Amateurtechniker, die ein kompaktes und dennoch leistungsstarkes Gerät für die Diagnose und Analyse von elektronischen Schaltungen benötigen.

Das FNIRSI DSO153 vereint auf geniale Weise ein digitales Oszilloskop und einen funktionalen Signalgenerator in einem Gerät. Es verfügt über ein großes 2,8-Zoll-Farbdisplay mit einer Auflösung von 320×240 Pixeln, das eine klare Visualisierung der Wellenformen ermöglicht. Dank seiner Miniaturgröße und demintegrierten 1000mAh-Akku mit 4 Stunden Betriebszeit ist es nicht nur ein großartiges Werkzeug für Labore, Heimwerkstätten oder Schulen, sondern kann auch von Mitarbeitern im Außendienst, z.B. bei Kundenreparaturen, eingesetzt werden.

Oszilloskop
Das Handheld-Oszilloskop DSO153 hat eine Echtzeit-Abtastrate von 5MS/s und eine Bandbreite von 1MHz. Mit vollständigen Triggerfunktionen (Single, Normal, Automatic) kann es sowohl für periodische Analogsignale als auch für aperiodische Digitalsignale verwendet werden. Darüber hinaus ist er mit einem effizienten Ein-Knopf-AUTO-Programm ausgestattet. Die gemessene Wellenform kann somit ohne komplizierte Einstellungen angezeigt werden.

Signalgenerator

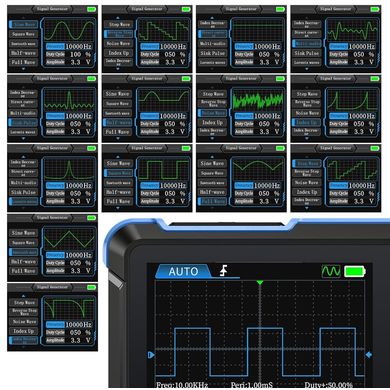

Der eingebaute DDS-Signalgenerator mit 14 Standardfun­ktionen und einer Frequenzeinstellung von 0–10 KHz bietet eine ausgezeichnete Flexibilität für die Simulation verschiedener Signale.

Vorteile:

• 2in1: Dual-Mode-Oszilloskop und DDS-Signalgenerator mit 1MHz hoher Bandbreite, 5MS/s hoher Abtastrate, 500ns-20S Zeitbasisbereich und kann Spannungen bis zu ±400V messen.
• DerDDS-Signalgenerator kann 14 Wellenformen ausgeben und die maximale Ausgangsfrequenz der Wellenformen beträgt bis zu 10 kHz.
• Das Handheld-Oszilloskop ist mit einer intelligenten Autokonfigura­tionsfunktion ausgestattet, die sich mit einem Klick aktivieren lässt. Durch langes Drücken der AUTO-Taste wird die Basislinie schnell kalibriert und die Messwellenform ohne komplizierte Einstellung angezeigt.
• Tragbarkeit und Kompaktheit: Dank seiner geringen Größe und seines geringen Gewichts ist das Oszilloskop leicht zu transportieren und eignet sich ideal für die Arbeit vor Ort oder für Studenten.
• Vielseitigkeit: Mit dem integrierten Signalgenerator kann das Gerät für eine Vielzahl von Test- und Messaufgaben eingesetzt werden.
• Die Benutzeroberfläche ist intuitiv und einfach zu bedienen und ermöglicht ein schnelles Einrichten und Abrufen von Messungen.

Technische Daten:
Oszilloskop:

• Abtastrate: 5MSa/s.
• Bandbreite: 1MHz
• Vertikale Empfindlichkeit: 10mV/Div – 20V/Div
• Zeitbasisbereich: 500ns/Div – 20s/Div
• Spannungsbereich: X1: ±40V (Vpp: 80V), X10: ±400V (Vpp: 800V)
• Auslösemethode: Auto/Normal/Einzel
• Anschlussart: AC/DC

Signalgeber:

• Frequenzbereich: 0–10KHz
• Tastverhältnis Bereich: 0–100%
• Amplitudenbereich: 0.1–3.3V

Sonstiges:

• Display: 2,8", Auflösung: 320×240
• USB-Ladung: 5V/1A
• Batterie: Lithium, 1000 mAh
• Abmessungen: 99×68,3×19,5 mm
• Gewicht: 100 g

Inhalt des Pakets

• 2in1-Oszilloskop
• USB-C-Netzkabel
• Anschlusskabel mit Klemmen
• Messtaster
• Taster-Reduzierer
• zusätzliche Tastspitze
• 8x Markierungsring
• Schraubendreher
• Handschlaufe
