FNIRSI SG-004A Multifunktionaler Signalgeber, Thermoelement- und Widerstandsmessung, 24 V, 0-24 mA, USB-C

Der FNIRSI SG-004A Signalgenerator ist ein leistungsfähiges und vielseitiges Gerät für den professionellen und hobbymäßigen Einsatz in der Elektronik und Elektrotechnik. Dieses Gerät ist so konzipiert, dass es nicht nur die Bedürfnisse von Entwicklungsin­genieuren, Servicetechnikern und Wissenschaftlern erfüllt, sondern auch von Elektronik-Enthusiasten, die einezuverlässige Quelle für verschiedene Arten von Signalen zum Testen, Messen und Diagnostizieren elektronischer Schaltungen benötigen.

Das FNIRSI SG-004A unterstützt einen breiten Frequenzbereich, so dass Signale von niedrigen bis zu sehr hohen Frequenzen erzeugt werden können. Er ist ideal für die Prüfung komplexer analoger und digitaler Schaltungen. Der Signalgenerator ist die ideale Lösung für alle, die eine vielseitige, genaue und einfach zu bedienende Signalquelle für ihre elektronischen Projekte und Experimente suchen. Er kann auch für die Fehlersuche in SPS- und DCS-Systemen, die Einstellung von Ventilstellern, die Erkennung von Wechselrichtern usw. verwendet werden.

Das Gerät ist mit einer intuitiven Benutzeroberfläche und einem hintergrundbe­leuchteten 2,4-Zoll-Farbdisplay ausgestattet, auf dem alle wichtigen Informationen, einschließlich der aktuell eingestellten Parameter und deren Änderungen im Zeitverlauf, in Form einer Grafik angezeigt werden. Dies erleichtert die Überwachung und Analyse von Signalen in Echtzeit.

Das FNIRSI SG-004A bietet eine Fülle von Möglichkeiten zur Konfiguration und Messung elektrischer Parameter wie Spannung, Strom, Frequenz und Widerstand und ermöglicht die Simulation verschiedener Temperatursensoren und Thermoelemente, was den Einsatz in einer Vielzahl von Anwendungsszenarien erweitert.

Seine kompakte Größe und sein geringes Gewicht machen diesen Generator zu einem idealen Begleiter für die Arbeit im Labor, im Feld oder bei Kundenbesuchen. Seine Modulationsfähig­keiten, Frequenzabtastung und Synchronisati­onsausgänge erhöhen seine Vielseitigkeit und Anpassungsfähigkeit für eine Vielzahl von Prüfzwecken weiter. Dieser leistungsstarke und flexible Signalgenerator ist daher die ideale Wahl für jeden Elektronikprofi oder -amateur.

Spezifikationen des Messbereichs:

• Strommessung: Bereiche: 0–24mA, Genauigkeit: ±(0,02%+0,003), Auflösung: 0,001mA, Innenimpedanz: 100Ω
• Spannungsmessung: Bereiche: 0–24V, Genauigkeit: ±(0,02%+0,003), Auflösung: 0,001mA, Interne Impedanz: 500K
• Passive Messung: Bereiche: 0–24mA, Genauigkeit: ±(0,02%+0,003), Auflösung: 0,001V, Innenimpedanz: 100Ω
• 24V Schleife: Bereiche: 0–24mA, Genauigkeit: ±(0.1%+0.005), Auflösung: 0.01mA, Interne Impedanz: 100Ω
• Frequenz: Bereiche: 0–9999Hz, Genauigkeit: ±2%, Auflösung: 5 Ziffern, Interne Impedanz: 1MK
• Millivolt: Bereiche: –10~100mV, :0.0±3% Genauigkeit +0.03), Auflösung: 0.01mV, Interne Impedanz: 2K
• Thermoelement (TC-S): Bereiche: 0~1760°C, Genauigkeit: ±(0,2%+1), Auflösung: 1℃, Innenimpedanz: 2K
• Thermoelement (TC-B): Bereiche: 0~18100°C, Genauigkeit: ±(0,5%+1), Auflösung: 1℃, Innenimpedanz: 2K
• Thermoelement (TC-E): Bereiche: 0~990°C, Genauigkeit: ±(0,2%+1), Auflösung: 1℃, Innenimpedanz: 2K
• Thermoelement (TC-K): Bereiche: 0~1320°C, Genauigkeit: ±(0,2%+1), Auflösung: 1℃, Innenimpedanz: 2K
• Thermoelement (TC-R): Bereiche: 0~1760°C, Genauigkeit: ±(0,3%+1), Auflösung: 1℃, Innenimpedanz: 2K
• Thermoelement (TC-J): Bereiche: 0~1190°C, Genauigkeit: ±(0,3%+1), Auflösung: 1℃, Innenimpedanz: 2K
• Thermoelement (TC-T): Bereiche: 0~390°C, Genauigkeit: ±(0,2%+1), Auflösung: 1℃, Innenimpedanz: 2K
• Thermoelement (TC-N): Bereiche: 0~1290°C, Genauigkeit: ±(0,2%+1), Auflösung: 1℃, Innenimpedanz: 2K
• Thermoelement (WRe3/25): Bereiche: 0~2320°C, Genauigkeit: ±(0,2%+1), Auflösung: 1℃, Innenimpedanz: 2K
• Widerstand: Bereiche: 0~390Ω, Genauigkeit: ±(0,2%+1), Auflösung: 0,1℃
• Pt100: Bereiche: –200 – 650℃, Genauigkeit: ±(0,5%+1), Auflösung: 0,1℃
• Cu50: Bereiche: –20 – 15°C, Genauigkeit: ±(0,5%+1), Auflösung: 0,1℃

Ausgangssignal:

• Strom: 0 – 24 mA
• Spannung: 0 – 24V
• Frequenz/PVM: 0 – 9999Hz
• 24V-Schleife: 0 –24 mA
• mV/Thermoelemen­t: –10 – 110 mV
• Thermischer Widerstand: 0 – 390Ω

Eingangssignal:

• Strom: 0 – 24 mA
• Spannung: 0 – 24V
• Frequenz/PVM: 0 – 9999Hz
• mV/Thermoelemen­t: –10 – 110 mV
• Thermischer Widerstand: 0 – 400Ω

Weitere Merkmale:

• Stromanschluss: USB-C
• Eingang: 5 /10W max.
• 3,7 V 3000 mAh Akku.
• Standby-Modus: 24 Std.
• LCD: 2,4", Farbe
• Abmessungen: 77×21×112 mm
• Gewicht: 167 g

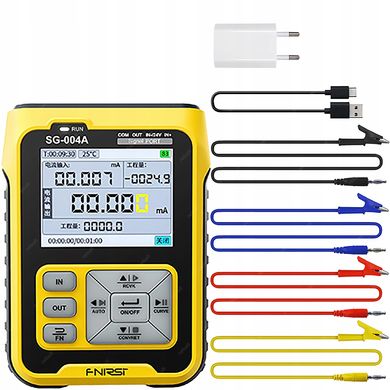

Inhalt des Pakets
