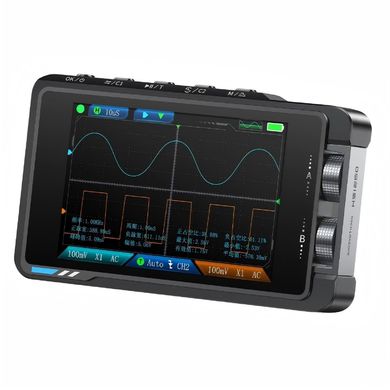

FNIRSI DS215H Handheld-Digital-Oszilloskop und Signalgenerator 2in1, Zweikanal, 50 MHz, 250 MS/s

Das FNIRSI DS215H ist ein kompaktes und leistungsstarkes Gerät, dasdie Funktionen zweier Geräte – eines digitalen Oszilloskops und eines Signalgenerators – in einem tragbaren Gerätvereint. Mit einer analogen Bandbreite von 50 MHzund einer Abtastrate von 250 MS/s ist es ideal für eine Vielzahl von Anwendungen, von der Entwicklung und Wartung elektronischer Geräte bis hin zu Lehr- und Labormessungen.

Warum sollten Sie das FNIRSI DS215H kaufen?

• Zwei Geräte in einem: Kombiniert ein Oszilloskop und einen Signalgenerator in einem Gerät und spart so Platz und Kosten.
• Hohe Messleistung: 50 MHz analoge Bandbreite und 250 MS/s Abtastrate gewährleisten genaue und zuverlässige Messungen.
• Breiter Überspannungsschut­z: Unterstützt Spitzenspannun­gsmessungen bis zu ±400 V und ermöglicht so sichere Messungen auch in rauen Umgebungen.
• Tragbar und benutzerfreun­dlich: Das kompakte Design und die intuitive Bedienung machen den Einsatz unterwegs und im Feld einfach.
• Lange Akkulaufzeit: Der integrierte 1500-mAh-Lithium-Akku ermöglicht einen Betrieb von bis zu 4 Stunden mit einer einzigen Ladung.

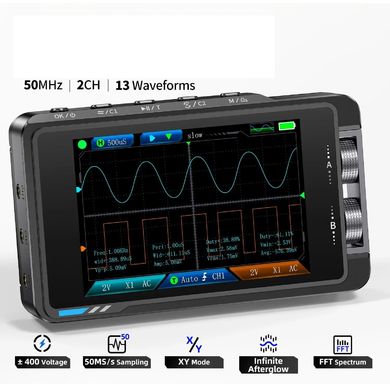

Hohe Bandbreite und Abtastrate

Das FNIRSI DS215H Oszilloskop verfügt über eine analoge Bandbreite von 50 MHz und eine Abtastrate von bis zu 250 MS/s. Diese Leistung ermöglicht die Analyse von schnellen Signalen, einschließlich Transienten, Impulsen oder modulierten Signalen. Das Gerät ist daher ideal für die Prüfung komplexer Schaltungen wie Hochfrequenz-Oszillatoren oder Signale aus digitalen Systemen.

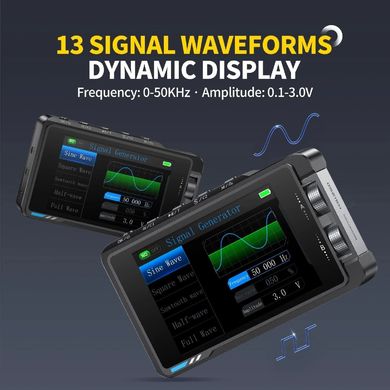

Signalgenerator

Der Signalgenerator bietet 13 Arten von Wellenformen, darunter Grundtypen wie Sinus-, Rechteck- und Dreieckssignale. Der Frequenzbereich des Generators reicht von 0 bis 50 kHz mit einer feinen Abstufung von 1 Hz und bietet damit Flexibilität für das Testen und Simulieren einer Vielzahl von dynamischen elektrischen Systemen. Dieser Generator ist ideal für die Simulation von Prüfsignalen wie Spannungsspitzen, Überspannungen oder periodischen Signalen.

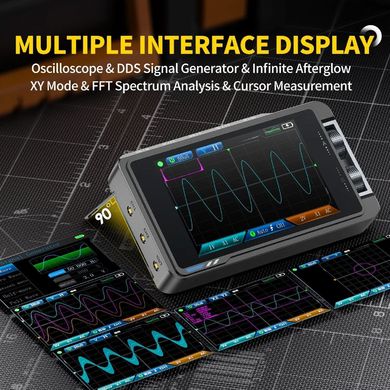

Hochauflösendes Display

Das 3,5-Zoll-IPS-Display mit einer Auflösung von 480×320 Pixeln ermöglicht eine klare und detaillierte Darstellung von Signalen. Große Betrachtungswinkel und lebendige Farben machen die Signalanalyse auch bei schwierigen Lichtverhältnissen komfortabel.


Breiter Überspannungsschutz

Das FNIRSI DS215H unterstützt Spitzenspannun­gsmessungen bis zu ±400 V und ermöglicht so sichere Messungen auch in Hochspannungsum­gebungen. Das Gerät ist mit einem Überspannungsschutz und einem einstellbaren­Tastverhältnis von 1X/10X ausgestattet, was die Sicherheit während der Messung gewährleistet.

Lange Batterielebensdauer

Der integrierte 1500mAh-Lithium-Akku bietet bis zu 4 Stunden Betriebszeit mit einer einzigen Ladung. Die USB-C-Ladung (5V/1A) ermöglicht ein schnelles und bequemes Aufladen und ist somit ideal für den mobilen Einsatz.

Spezifikationen:

Grundlegende Spezifikationen:

• Marke.
• Modell: DS215H
• Display: 3,5", IPS, hohe Auflösung, Farbe
• Hintergrundbe­leuchtung: Einstellbare Intensität der Hintergrundbe­leuchtung
• Stromversorgung: USBC (5V/1A)
• Akku: 1500 mAh
• Sprachen: Englisch, Deutsch, Português, Español,Pyccкий
• Abmessungen: ca. 66 × 110 × 19,5 mm
• Produktgewicht: ca. 138 g

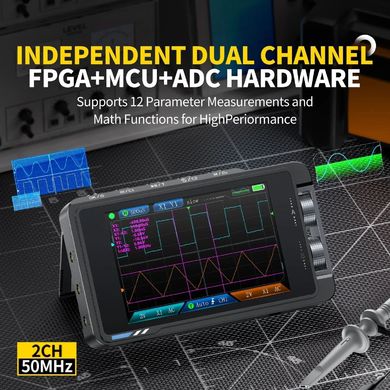

Parameter des Oszilloskops:

• Anzahl der Kanäle: 2 (Zweikanal)
• Bandbreite: 50 MHz
• Echte Abtastrate: 250 MS/s
• Speicherplatz: 14 MB
• Zeitbasisbereich: 20 ns/Div – 20 s/Div
• Vertikale Empfindlichkeit: 10 mV/div – 10 V/div
• Vertikale Auflösung: 8 Bit
• Eingangsimpedanz: 1 MΩ
• Anzeigemodus der Wellenform: Scrollen
• Messdaten: Zyklus, Frequenz, Vpp, Max, Min, Durchschnitt, RMS, Amplitude, Tastverhältnis, Impulsbreite
• Tastkopfdämpfung: 1×/10×
• Eingangsanschluss: AC/DC
• Trigger-Signaltyp: Steigende Flanke / Fallende Flanke
• Maximale Eingangsspannung: ±400 V
• Einstellbereich des Triggerpegels: 8 Stufen (positiv und negativ)
• Triggermodus: Automatisch / Normal / Einzeln


Parameter des Signalgenerators:

• Ausgangswellenform: Unterstützt mehrere Arten von Ausgangswellen­formen
• Frequenzbereich des Generators: 0 – 50 kHz
• Rechteckwellen-Tastverhältnis: 0–100%
• Ausgangsamplitude: 0,1 V – 3,0 V

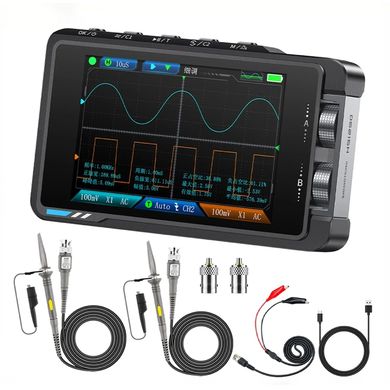

Inhalt des Pakets

• FNIRSI DS215H
• 2x Messsonde
• 2x Stecker
• Ladekabel
