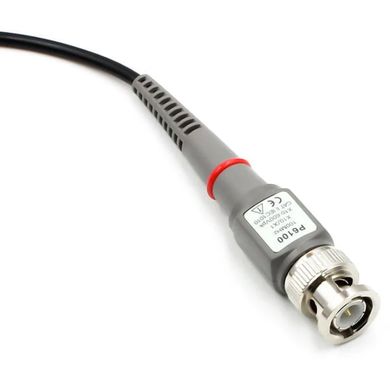

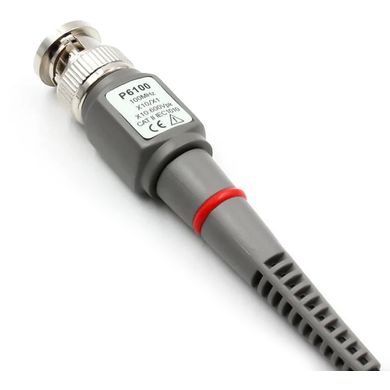

FNIRSI Universalsonde für Oszilloskop mit Adapter P6100

Der Oszilloskop-Tastkopf P6100 ist ein zuverlässiges Instrument für die genaue Messung von Signalen über einen breiten Frequenzbereich bis zu 100 MHz. Sein umschaltbares 1X/10X-Dämpfungsverhältnis, die geringe Kapazität und der hohe Eingangswiderstand machen ihn ideal für den Einsatz mit den meisten gängigen Oszilloskopen. Die robuste Bauweise, der Klemmbügel und das ausreichend lange Kabel sorgen für einen komfortablen und sicheren Einsatz auch unter schwierigen Bedingungen.

Technische Parameter

• Tastertyp: Anlegezange (passiver Tastkopf) für Oszilloskop
• Bandbreite: DC – 6 MHz (bei Umschaltung auf 1X-Modus), DC – 100 MHz (bei Umschaltung auf 10X-Modus)
• Dämpfungsverhältnis: 1:10
• Eingangswiderstand: 1 MΩ (10X-Modus)
• Eingangskapazität: 1X-Modus: 85 pF – 120 pF, 10X-Modus: 18,5 pF – 22,5 pF
• Kompensationsbe­reich: 10 pF – 30 pF
• Signalanstiegszeit: < 3,5 ns
• Betriebsspannung: 1X-Modus: < 200 V DC + Spitze AC, 10X-Modus: < 600 V DC + Spitze AC
• Betriebstempe­ratur: –10 °C bis +50 °C
• Kabellänge: 120 cm
• Gewicht: 80 g

Inhalt des Pakets

• 1x Oszilloskop-Tastkopf
