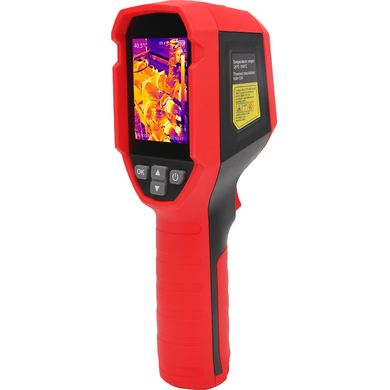

UNI-T UTi716S, Wärmebildkamera

Die Wärmebildkamera UNI-T UTi716S ist ein tragbares Gerät für die kontaktlose Temperaturmessung und die schnelle Diagnose thermischer Probleme in Elektroinstalla­tionen, Maschinenanlagen, HVAC-Systemen oder bei der Gebäudeinstan­dhaltung. Das Gerät kombiniert einen Infrarotsensor mit einer Digitalkamera und ermöglicht die Anzeige von thermischen sowie kombinierten Bildern. Dank des breiten Temperaturbereichs und der praktischen Messfunktionen lassen sich Überhitzungen, Wärmelecks oder Gerätefehler schnell identifizieren. Die robuste Konstruktion mit der Schutzart IP54 und Sturzfestigkeit ist auch für Arbeiten in anspruchsvollerem Gelände geeignet.

Warum sollten Sie diese Wärmebildkamera kaufen?

• IR-Auflösung 160 × 120 px mit Super-Resolution 320 × 240 px – Die Super-Resolution-Technologie verbessert die Details des Wärmebildes auf bis zu das Vierfache der Pixelanzahl für eine präzisere Identifizierung von Temperaturunter­schieden.
• Breiter Temperaturbereich −20 °C bis 550 °C – Ermöglicht Messungen sowohl niedriger als auch hoher Temperaturen bei der Diagnose von elektrischen Geräten, Mechanik oder Baukonstruktionen.
• Temperaturempfin­dlichkeit max. 50 mK (NETD) – Die Kamera kann sehr kleine Temperaturunter­schiede unterscheiden, was wichtig für die Suche nach versteckten thermischen Anomalien ist.
• Mehrere Anzeigemodi einschließlich T-Mix und PIP – Die Kombination aus Infrarot- und visuellem Bild vereinfacht die Lokalisierung der Messpunkte und erleichtert die Interpretation der Ergebnisse.
• Robuste Konstruktion IP54 und Sturzfestigkeit aus 2 m – Das Gerät ist für den professionellen Einsatz im Gelände konzipiert, beispielsweise bei der Wartung von Anlagen oder technischen Inspektionen.

Sensorauflösung und Bildqualität

Die Wärmebildkamera nutzt einen Infrarotsensor mit einer Auflösung von 160 × 120 Pixeln, die mittels Super-Resolution-Technologie softwareseitig auf bis zu 320 × 240 Pixel erhöht werden kann. Dank einer Temperaturempfin­dlichkeit von max. 50 mK kann die Kamera sehr kleine Temperaturunter­schiede erkennen, was beispielsweise bei der Diagnose von Schaltschränken, mechanischen Komponenten oder Wärmelecks im Bauwesen wichtig ist. Das weite Sichtfeld von 40° × 30° ermöglicht die einfache Erfassung größerer Flächen, ohne häufig heranzoomen zu müssen.

Temperaturbereich und Messgenauigkeit

Das Modell UTi716S ermöglicht das Messen von Temperaturen im Bereich von −20 °C bis 550 °C, was die meisten Diagnoseanwendungen in Industrie und technischer Wartung abdeckt. Die Messgenauigkeit beträgt ±2 °C oder ±2 % des Messwerts (je nachdem, welcher Wert höher ist). Die Kamera unterstützt die Einstellung des Emissionsgrads im Bereich von 0,01–0,99, wodurch die Messung an verschiedene Materialtypen angepasst und die Genauigkeit der Ergebnisse erhöht werden kann.

Display und Anzeigemodi

Die Messdaten werden auf einem 2,4″ TFT-Display mit einer Auflösung von 320 × 240 px angezeigt. Die Kamera unterstützt mehrere Anzeigemodi – reines Wärmebild, visuelles Bild, Fusion-Modus (T-Mix) und PIP (Picture-in-Picture). Dem Benutzer stehen außerdem mehrere Farbpaletten zur Verfügung, wie z. B. White Hot, Black Hot, Ironbow, Lava oder Rainbow, die helfen, Temperaturunter­schiede in der analysierten Szene hervorzuheben.

Messfunktionen und Analyse

Das Gerät unterstützt Funktionen zur Verfolgung der Maximal- und Minimaltemperatur, einen Hoch- und Niedrigtemperatur-Alarm sowie Punktmessungen. Dadurch lassen sich kritische Stellen mit abnormalen Temperaturen schnell identifizieren. Zur besseren Orientierung bei der Messung ist die Kamera zudem mit einem Laserpointer und einer LED-Beleuchtung ausgestattet, die die Arbeit bei schlechten Lichtverhältnissen erleichtern.

Datenspeicherung und Konnektivität

Die aufgenommenen Bilder können im internen Speicher von 32 GB im Format JPG oder BMP gespeichert werden. Die Kamera ermöglicht die Verbindung zum Computer über die USB-C-Schnittstelle, wo die Daten mit der mitgelieferten Software analysiert werden können. Dies erleichtert die Dokumentation der Messungen und die Erstellung technischer Berichte.
Die PC-Software kann direkt auf der Website des Herstellers heruntergeladen werden.

Konstruktion und Widerstandsfähig­keit

Die Wärmebildkamera besitzt eine robuste Konstruktion mit der Schutzart IP54, die das Gerät gegen Staub und Spritzwasser schützt. Das Design ist so ausgelegt, dass es einen Sturz aus einer Höhe von bis zu 2 Metern übersteht, was bei der Arbeit in industrieller Umgebung oder auf Baustellen wichtig ist. Die ergonomische Bedienung über vier Tasten ermöglicht eine schnelle Handhabung auch mit Arbeitshandschu­hen.

Akku und Betrieb

Die Stromversorgung erfolgt über einen wiederaufladbaren Li-Ion-Akku mit 2600 mAh, der einen Betrieb von bis zu ca. 6 Stunden mit einer Ladung ermöglicht. Das Aufladen erfolgt über den USB-C-Anschluss. Dank des geringen Gewichts von ca. 326 g eignet sich das Gerät für langfristige Arbeiten im Gelände.

Technische Parameter:

• Auflösung des IR-Sensors: 160 × 120 px
• Super-Resolution: 320 × 240 px
• Pixelgröße: 12 µm
• Temperaturempfin­dlichkeit (NETD): max. 50 mK
• Temperaturbereich: −20 °C bis 550 °C
• Messgenauigkeit: ±2 °C oder ±2 %
• Emissionsgrad: 0,01–0,99 (einstellbar, Standard 0,95)
• Sichtfeld (FOV): 40° × 30°
• Bildwiederhol­frequenz: ≤25 Hz
• Fokus: Fixfokus (Free Focus)
• Display: 2,4″ TFT, 320 × 240 px
• Anzeigemodi: Thermal, Visual, Fusion (T-Mix), PIP
• Farbpaletten: White Hot, Black Hot, Ironbow, Lava, Rainbow, Rainbow HC
• Digitalkamera: 2 MP
• Speicher: 32 GB intern
• Bildformat: JPG, BMP
• Schnittstelle: USB-C
• Akku: Li-Ion 2600 mAh
• Akkulaufzeit: max. 6 Stunden
• Schutzart: IP54
• Sturzfestigkeit: 2 m
• Menüsprachen: EN, FR, DE, ES, IT, SV, PL, CZ
• Gewicht: 326 g
• Abmessungen: 197 × 72 × 60 mm
• Zertifizierung: CE, FCC, RoHS

Inhalt des Pakets

• Wärmebildkamera
• Ladekabel
• Handschlaufe
