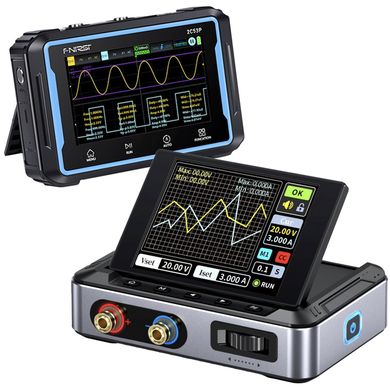

FNIRSI Ermäßigtes Set für kleine und große Elektrofans

Das FNIRSI 2C53P 3-in-1 Digitaloszi­lloskop ist ein sehrvielseitiges und leistungsstarkes Gerät, das die Funktionen eines Digitaloszillos­kops, eines Signalgenerators und eines Multimeters vereint. Es kann gleichzeitig verschiedene elektrische Parameter messen oder Wellenformen erfassen und elektrische Parameter oder Wellenformen elektrischer Signale anzeigen. Dieses Instrument ist die ideale Wahl für Studenten sowie Profi- und Hobbytechniker, die ein kompaktes und dennoch leistungsstarkes Gerät für die Diagnose und Analyse elektronischer Schaltungen benötigen.

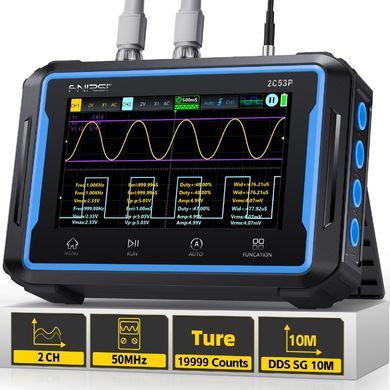

Das FNIRSI 2c53P vereint auf geniale Weise ein digitales Oszilloskop, einen Signalgenerator und ein Multimeter in einem Gerät. Es verfügt über ein großes 4,3-Zoll-Farb-Touchscreen-Display mit einer Auflösung von 480×272 Pixeln, das eine klare Darstellung der Wellenformen ermöglicht. Dank seiner Miniaturgröße und desintegrierten 4000 mAh-Akkus mit 4 Stunden Betriebszeit ist es ein großartiges Werkzeug nicht nur für Labors, Heimwerkstätten oder Schulen, sondern auch für Außendienstmi­tarbeiter, z. B. bei Kundenreparaturen.

Oszilloskop
DasZweikanal-Oszilloskop 2C53P ist ideal für die gleichzeitige­Erfassung und den Vergleich zweier Signale in Echtzeit. Mit einer analogen Bandbreite von 50 MHzund einerEchtzeit-Abtastratevon 250 MSa/s ist es eine gute Wahl für Elektrotechnik-Enthusiasten und professionelle Ingenieure gleichermaßen.
Mit einem 1×/10×-Tastkopf ermöglicht das Oszilloskop detaillierte und genaue Messungen. Es ist für die Messung von Periode, Frequenz, Spitzenwerten, Maximal- und Minimalwerten, Durchschnittswer­ten, Effektivwerten, Amplitude, Zykluslast und Impulsbreite ausgelegt.

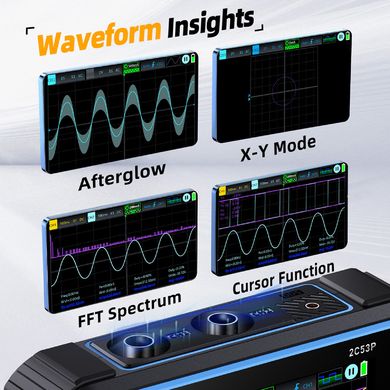

Das Gerät unterstützt FFT-Spektrumanaly­se,mathematis­che Operationen, Cursor-Messung, XY-Modus und andere Funktionen. Es kann bis zu 5 Gruppen von Messdaten speichern, was eine detaillierte Analyse und Visualisierung der Datenverwaltung ermöglicht.

Signalgenerator
Der integrierte Signalgenerator mit DDS-Funktion und einer maximalenAusgan­gsfrequenz von 10 MHz sowie einstellbarer Amplitude und Tastverhältnis bietet eine hervorragende­Flexibilität für die Simulation verschiedener Signale.


Dieser Signalgenerator verfügt über 12 Arten von einstellbaren Wellenformen, darunter Sinuswellen, Rechteckwellen, Sägezahnwellen, Halbwellen, Vollwellen, positive Stufenwellen, inverse Stufenwellen, Gleichstromsignale, exponentieller Anstieg/Abfall usw. Er bietet eine hohe Flexibilität und Zweckmäßigkeit für die Nachbildung verschiedener Signalumgebungen und die Bewertung der Systemreaktion.

Multimeter:

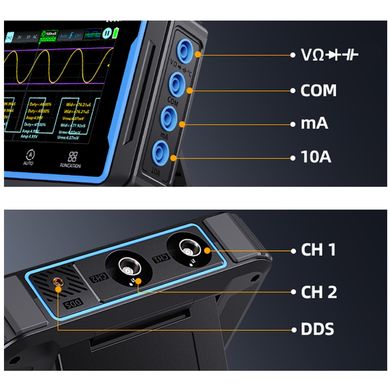

Das FNIRSI 2c53P ist mit einem Digitalmultimeter mit automatischem Messbereich ausgestattet. Das Multimeter kann AC/DC Spannung und Strom, Widerstand, Kapazität und Dioden messen.

Vorteile:

• 3in1: Oszilloskop, Signalgenerator und Multimeter-Modus, kann Spannung bis zu ±400V messen.
• Signalgenerator: Der DDS-Signalgenerator kann 12 Wellenformen ausgeben und die maximale Ausgangsfrequenz der Wellenformen beträgt bis zu 10 kHz.
• Das Handoszilloskop ist mit einer intelligenten Ein-Klick-Autokonfigura­tionsfunktion ausgestattet. Durch langes Drücken der AUTO-Taste wird die Basislinie schnell kalibriert und die Messwellenform ohne komplizierte Einstellung angezeigt.
• Tragbar und kompakt: Durch seine geringe Größe und sein geringes Gewicht ist das Oszilloskop leicht zu transportieren und ideal für die Arbeit vor Ort oder für Studenten.
• Vielseitig: Mit integriertem Signalgenerator, Oszilloskop und Multimeter kann das Gerät für eine breite Palette von Test- und Messaufgaben eingesetzt werden.
• Die Benutzeroberfläche ist intuitiv und einfach zu bedienen und ermöglicht ein schnelles Einrichten und Abrufen von Messungen.
• Tischabstützung: Eine praktische Armlehne an der Rückseite des Geräts mit einem einstellbaren Winkel von bis zu 90°
• Gummierte Ecken

Technische Daten:
Oszilloskop:

• Kanäle: Zweikanal
• Analog-Bandbreite: 50 MHz
• Echtzeit-Abtastrate: 250MSa/s
• Speicher: bis zu 64 kB
• Eingangsimpedanz: 1MΩ
• Zeitbasisbereich: 10ns/div – 10s/div
• Vertikale Empfindlichkeit: 10mv/div – 10v/div
• Vertikale Auflösung: 8 Bit
• Maximal gemessene Spannung: ±400 V
• Tastkopf: 1×/10×
• Bandbreitenbe­grenzung: unterstützt 20MHz Grenze
• Trigger-Modus: AUTO/Normal/Einzel
• Triggertyp: Vordere Flanke, Absteigende Flanke
• Wellenform-Anzeigemodus: XY/YT/Scroll
• Bindungsmethode: AC/DC
• Gemessene Daten: Periode, Frequenz, Spitzenwert, Maximalwert, Minimalwert, Mittelwert, Effektivwert, Amplitude, Tastverhältnis, Impulsbreite
• Mathematische Berechnungen: 1+2, 1–2, 1*2, 1/2, –1, –2, |1|, |2|, FFT
• Bildschirmfoto der Kurvenanpassung: Ja
• Exportieren von Kurvenbildern vom Computer: Ja

Signalgenerator:

• Ja Kanäle: Einzelner Kanal
• Frequenz: 0–10MHz (Sinuswelle: 10MHz, andere Wellenformen 5MHz)
• Amplitude: 0,1V-3,0V
• Rechteckwellen-Tastverhältnis: 0–100%
• Signaltypen: Sinuswelle, Rechteckwelle, Sägezahnwelle, Halbwelle, Vollwelle, positive Schrittwelle, negative Schrittwelle, DC-Signal, exponentieller Anstieg, exponentieller Abfall, Multi-Audio und Sync-Puls

Multimeter:

• Gleichspannung: 1,9999 V/19,9­99 V/199,99 V­/1000,0 V
• Wechselspannung: 1,9999 V/19,9­99 V/195,99 V­/77 V
• DC-Strom: 19.999 mA/199­.99 mA/1.9999A/9­.999A
• Wechselstrom: 19,999 mA/199­,99 mA/1,9999A/9,999A
• Widerstand: 19,999M99Ω/1,­9K/1,9999 kΩ/199,99 Ω
• Kapacita: 999,9μF/99,99­μF/9,999μF/999,9nF/99,99­nF/9,999nF/9,999mF/99,99­mF
• Durchgangsprüfung: Ja

Sonstiges:

• Display: 4,3", Auflösung: 480×272
• Menü: Chinesisch, Englisch, Russisch, Spanisch, Portugiesisch, Deutsch,
• USB-Laden: USB-C, 5V/2A
• Akku: Lithium, 4000 mAh

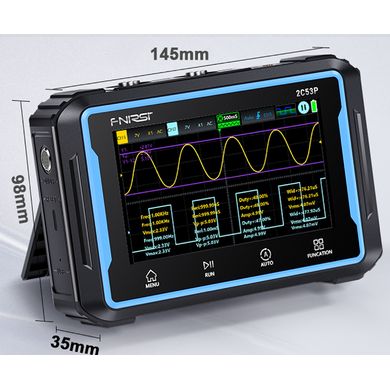

• Abmessungen: 145×98×35 mm
• Gewicht: 360 g

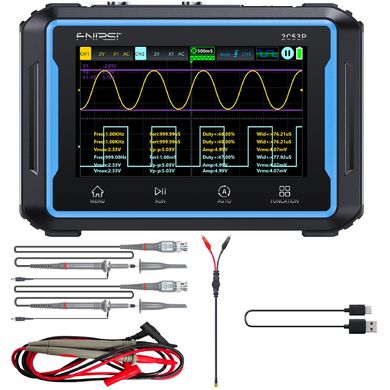

Inhalt des Pakets
